Pour réaliser des mesures vidéo en Z sur des surfaces brillantes ou transparentes
Contrôle 3D haute précision
VANTAGE Mesure optique et palpage
Haute précision VANTAGE
Gamme Vantage, précision et haute performance
Vantage est la machine de mesure 3D optique ultime pour réaliser les contrôles dimensionnels les plus exigeants de pièces complexes avec des tolérances serrées. Des performances en mesure optique de très haut niveau pour visualiser et mesurer des géométries impossibles à contrôler sur d’autres machines de mesure !
La machine
Vantage est équipée d’une optique 100% télécentrique brevetée fournissant une qualité d’image exceptionnelle sans distorsion quel que soit le grossissement. Comme toutes les machines de mesure 3D Smartscope, Vantage dispose d’un étalon embarqué pour calibrer en temps réel l’image à chaque changement de zoom et garantir une précision optimale.
Nos logiciels de mesure
Une interface simple et puissante
Avoir des machines performantes sans disposer d'un logiciel convivial et intuitif... à quoi cela sert ?
Interface opérateur
Programmation par CAO
Comparaison avec la CAO
Statistiques et carte de contrôle
 |
Focus Zone3
De la CAO à la mesure de votre pièce avec un seul logiciel !
Avec le logiciel de métrologie Zone 3, réalisez toutes les mesures dimensionnelles demandées au plan via une interface performante et conviviale. Zone 3 intègre la cotation GPS. Vous retrouvez toutes les cotations indiquées sur votre plan. N’est-ce pas plus simple d’avoir les mêmes symboles sur le plan et dans le logiciel pour travailler ? |
Les technologies de mesure
En plus de la mesure par vidéo, ajoutez à tout moment d’autres capteurs de mesure pour tout contrôler sur vos pièces : flexibilité 100%
Grille de mesure
Palpeur mécanique point à point TP200
Pour une mesure précise avec une très faible pression sur la pièce
Tête scannante SP25
Pour palper en continu et contrôler plus vite
Palpeur plume
Pour palper des zones sensibles avec une force de pression très faible
Laser TTL ou interférométrique
Pour scanner très rapidement sa pièce avec des pentes jusqu’à 90° !
Capteur confocal lumière blanche
Pour des mesures de rugosité et dimensionnelles sur tout type de surfaces (brillantes, transparentes…)
4e axe rotatif mesurant
Pour tourner la pièce en automatique sous la caméra pour une mesure 3D en rotation
 |

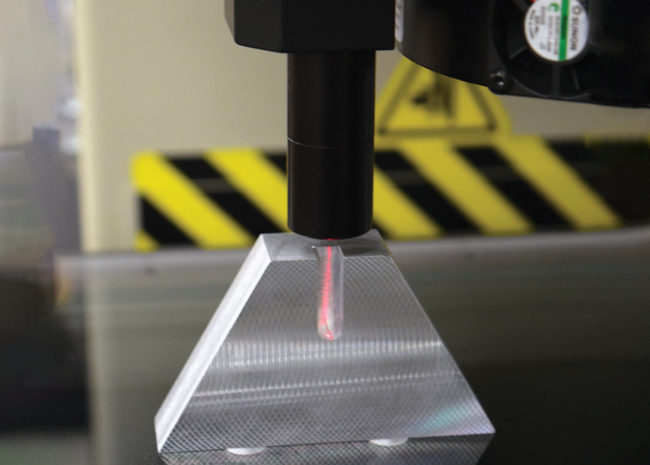

 Astuce !Le laser interférométrique Telestar pour mesurer l’impossible ! |
Points importants à retenir
MACHINE TRES HAUTE PRECISION
Pour des mesures au micron
MESURE DIMENSIONNELLE
2D et 3D automatique
Technologie multi-capteurs
Vision, palpage, laser interférométrique…
Nouvelle génération de logiciel
Zone 3 - Puissance et convivialité
Utilisation optimisée
Programmer et contrôler plus vite !
QUALITE D’IMAGE
Via une optique télécentrique unique
