Capteur confocal Rainbow

Mesure tridimensionnelle et rugosité sans contact

Avec le capteur confocal lumière blanche Rainbow, réaliser des mesures tridimensionnelles et de rugosité sans contact.

Pourquoi un capteur confocal lumière blanche ?

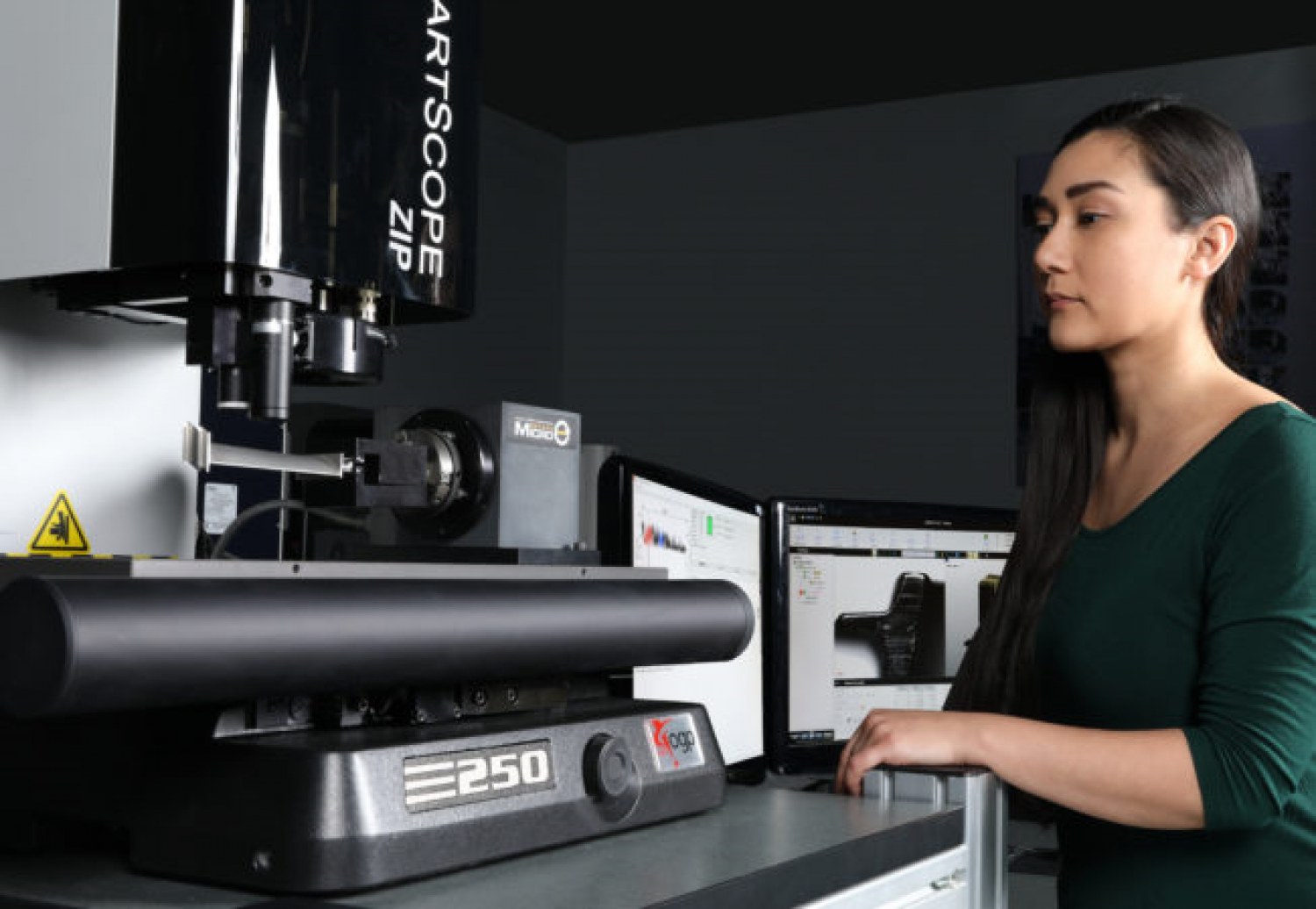

La machine de mesure 3D optique Smartscope réalise des contrôles tridimensionnels par caméra très précis et rapides. Pourquoi ajouter un capteur lumière blanche ?



Efficacité : Réaliser des contrôles 3D sur tout type de surfaces transparentes, réfléchissantes…très difficiles à contrôler par caméra



Polyvalence :  Mesure dimensionnelle et rugosité sans contact avec le même capteur



Précision  :  Effectuer des mesures très précises en Z, résolution latérale inf. à 800nm du capteur (mesure de hauteur, de planéité, d’épaisseur...)



Vitesse : Mesurer des centaines de points très rapidement par du scanning continu



La mesure 3D sans limite !

Monté sur une machine de mesure tridimensionnelle Smartscope, le capteur confocal chromatique lumière blanche Rainbow effectue des contrôles de haute précision sur des surfaces sensibles, déformables, réfléchissantes ou à faible contraste voir transparentes. Sa résolution est de l’ordre du nanomètre garantissant une lecture très fine de la topographie de la pièce. Ce capteur s’installe à tout moment sur votre machine de mesure 3D Smartscope.



Capteur confocal chromatique lumière blanche Rainbow

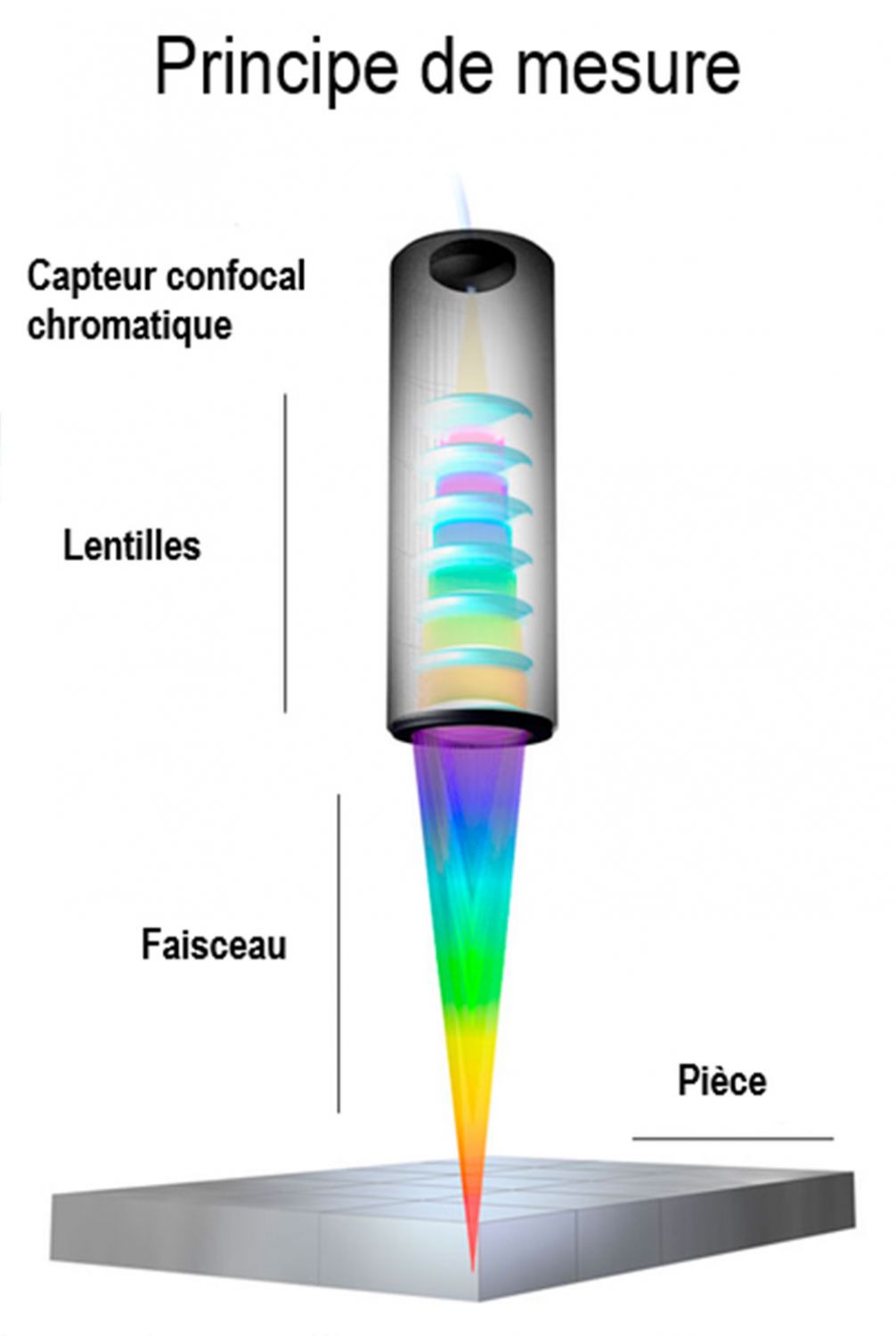

Cette désignation de notre capteur illustre le principe optique de mesure, l’imagerie confocale chromatique. La lumière blanche est décomposée en différents spectres de couleur comme un arc-en-ciel, créant une règle optique dont chaque couleur correspond à une distance. Par simple réflexion sur la pièce, le capteur sera capable d’identifier précisément quelle couleur focalisée touche la surface mesurée pour obtenir sa position exacte.

Dimensionnel et rugosité sur tout type de surface !

Par une lecture très fine de la surface de la pièce avec le capteur confocal lumière blanche Rainbow, vous réalisez des mesures dimensionnelles et de rugosité (Ra, Rz…sans contact en scanning continu sur tout type de pièces.
Il est compatible avec la quasi-totalité des matériaux existants (verre, métal, semi-conducteur, biomatériaux, composites de toutes natures...) et adapté à une grande variété d’états de surface allant du parfaitement réfléchissant (miroir) au très diffusant (métal très rugueux, pièce brute de fonderie) jusqu’au transparent. Le capteur confocal Rainbow est en plus insensible aux conditions d’éclairage ambiant.

Sa haute-résolution et sa capacité de mesure sans contact sur tout type de surface font du capteur confocal Rainbow la solution pour analyser des paramètres de rugosité (Ra, Rz…) sans devoir investir tout de suite dans un équipement dédié.



Comment choisir le bon capteur !

Ici notre service application intervient pour vous conseiller sur le meilleur capteur  confocal chromatique Rainbow pour le contrôle dimensionnel et de rugosité de vos pièces. Différents crayons de mesure optique sont disponibles selon vos besoins.



Vous souhaitez en savoir plus, réalisons des tests sur vos pièces ou organisons une démonstration sur votre site ?
