Mesure 3D par palpeur mécanique

Mesure par contact : palpeur TP200 ou tête scannante SP25

La machine de mesure tridimensionnelle Smartscope peut intégrer un palpeur mécanique point à point TP200 ou une tête scannante SP25. Découvrez les avantages de chaque technologie de palpage.



Pourquoi la mesure 3D par contact ?

Smartscope réalise des contrôles tridimensionnels par caméra très précis et rapide. Pourquoi ajouter un module de palpage mécanique pour effectuer des mesures 3D par contact ?



Polyvalence : mesure de zones non-accessible par la caméra



Précision : mesure 3D très précise



Vitesse : mesure 3D très rapide avec le tête scannante SP25



Efficacité : 1 seule mise en position de la pièce pour la contrôler



Gain de temps : mesure 100% automatisée vision/palpage





Palpage point ou scanning, avec OGP vous avez toujours le choix !

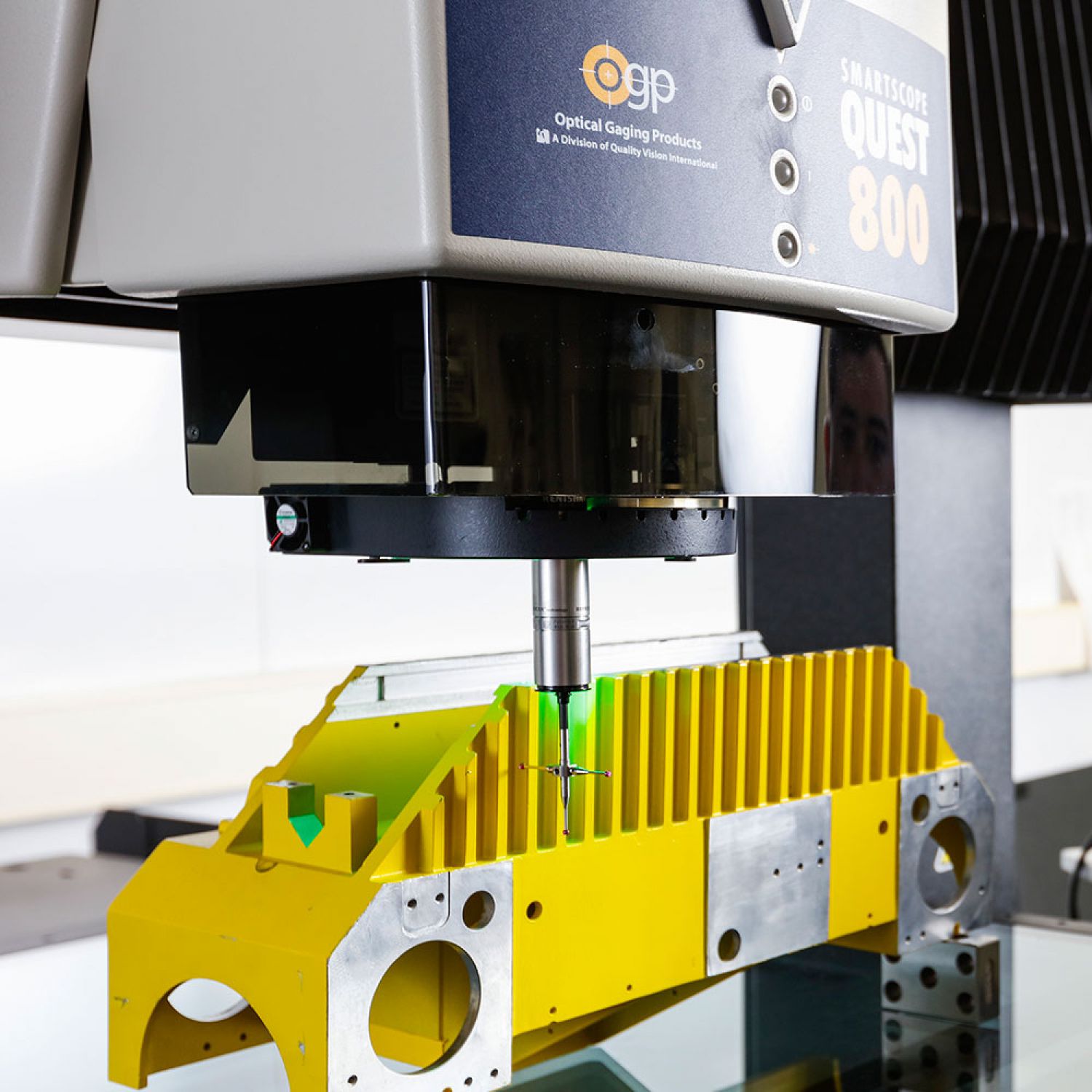

Pour réaliser le contrôle de cotes non visible par la caméra, la machine de mesure tridimensionnelle optique Smartscope peut intégrer à tout moment un module palpage TP200 ou une tête scannante SP25.

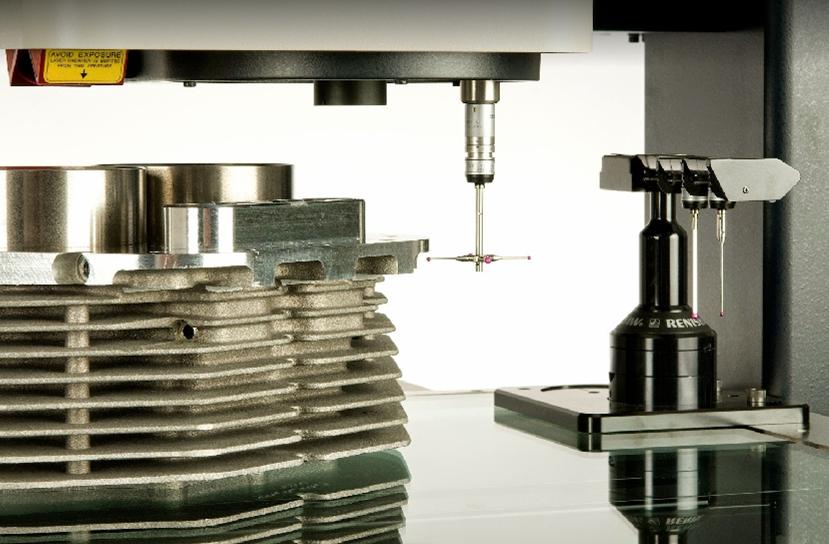

Le palpage permet de mesurer par exemple les cotes intérieures des pièces alors que la caméra contrôle toutes les cotes extérieures. La vision et le palpage sont deux technologies de mesure très complémentaires pour assurer un contrôle rapide, automatique et complet de vos pièces. Pour proposer le système de palpage le plus performant, le plus précis et le plus fiable, OGP travaille en partenariat avec le leader mondial dans ce domaine, la société Renishaw.



Point clé du palpeur TP200 Renishaw : la précision & une force de pression faible

  • Mesure 3D points à points très précise.
  • Excellente répétabilité.
  • Robustesse : Durée de vie > à 10 millions de déclenchements.
  • Faible force de pression pour éviter toute déformation de la pièce.



Point clé de la tête scannante SP25 Renishaw : la vitesse et le nombre de points mesurées

  • Mesures 3D en continu très rapide. Le palpeur suit le profil de la pièce.
  • Des centaines de points pris par seconde pour apporter des résultats plus représentatifs de la forme, de la surface ou du profil de la pièce.

Retrouvez dans la vidéo le principe de fonctionnement de chaque palpeur.



Sécurité, rapidité et précision

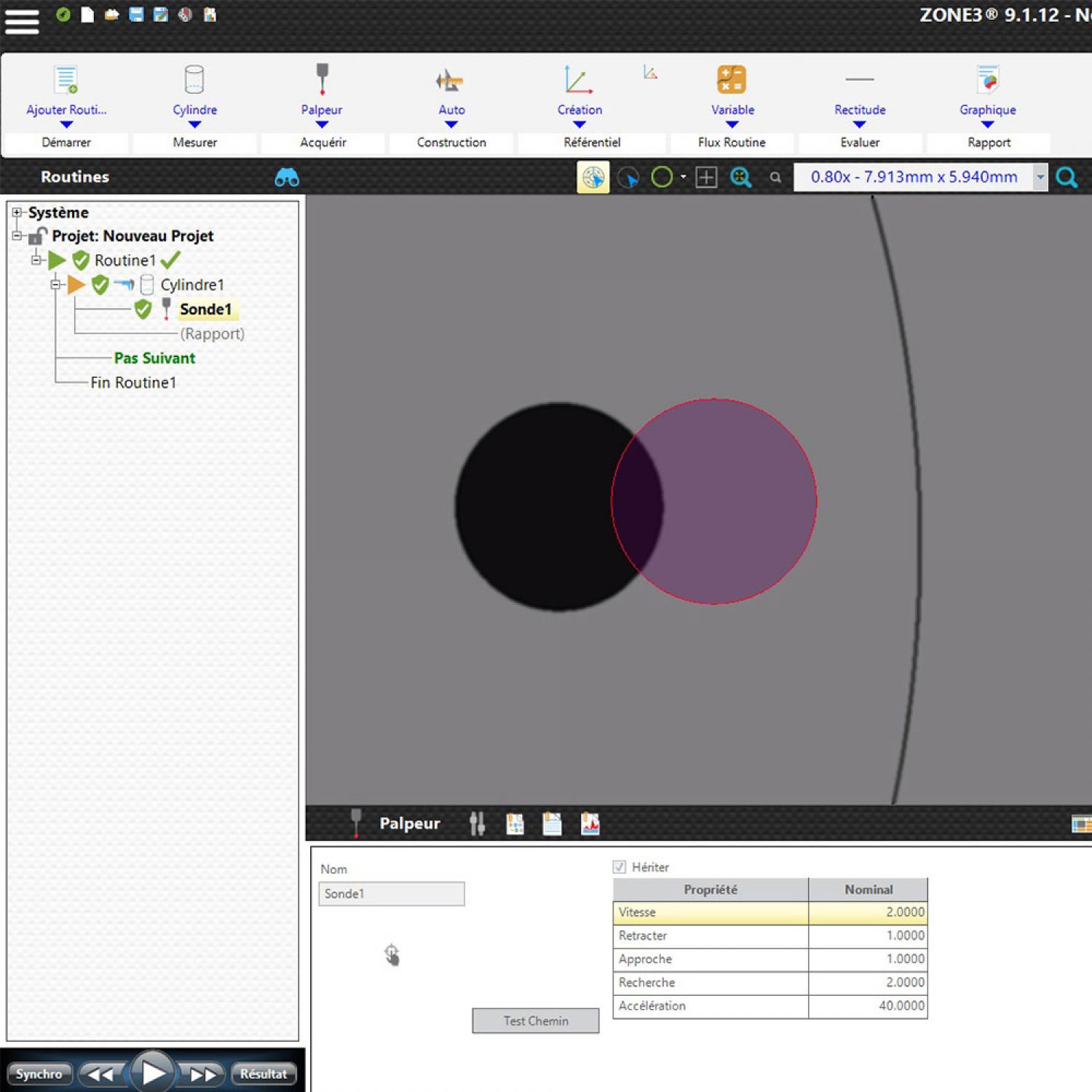

Découvrez comment notre logiciel de métrologie Zone3 simplifie et sécurise l’utilisation du module palpage sur votre machine de mesure tridimensionnelle Smartscope :

  • Stratégies de mesure automatiques
  • Cube de sécurité autour de la pièce
  • Détection automatique des risques de collision
  • Mode Simulation pour valider les stratégies de mesure
  • Visualisation de la répartition des points sur la pièce
  • Comparaison automatique avec la CAO en 3D





Comment choisir la bonne solution !

Ici notre service application intervient. Fort de notre expérience et des tests réalisés sur vos pièces, nous vous conseillerons sur la meilleure solution technique pour simplifier et performer vos contrôles dimensionnels. N’oubliez pas notre configurateur machine présent sur chaque page pour identifier la bonne machine de mesure selon vos besoins.





Vous souhaitez savoir comment gagner du temps sur vos contrôles tridimensionnels ?
