Axe rotatif mesurant

OGP Leader mondial

En équipant votre machine de mesure 3D optique Smartscope d’un axe rotatif mesurant, réalisez des contrôles tridimensionnels que vous imaginiez impossible !

Pourquoi un axe rotatif ?

Smartscope réalise des contrôles dimensionnels 3D par caméra très précis et rapides. Pourquoi ajouter un 4e axe rotatif mesurant ?



Polyvalence : Visualiser toutes les zones de la pièce par sa rotation automatique sous la caméra pour tout mesurer



Efficacité : 1 seule mise en position de la pièce pour la contrôler



Gain de temps :  mesure 100% automatisée vision/palpage/laser





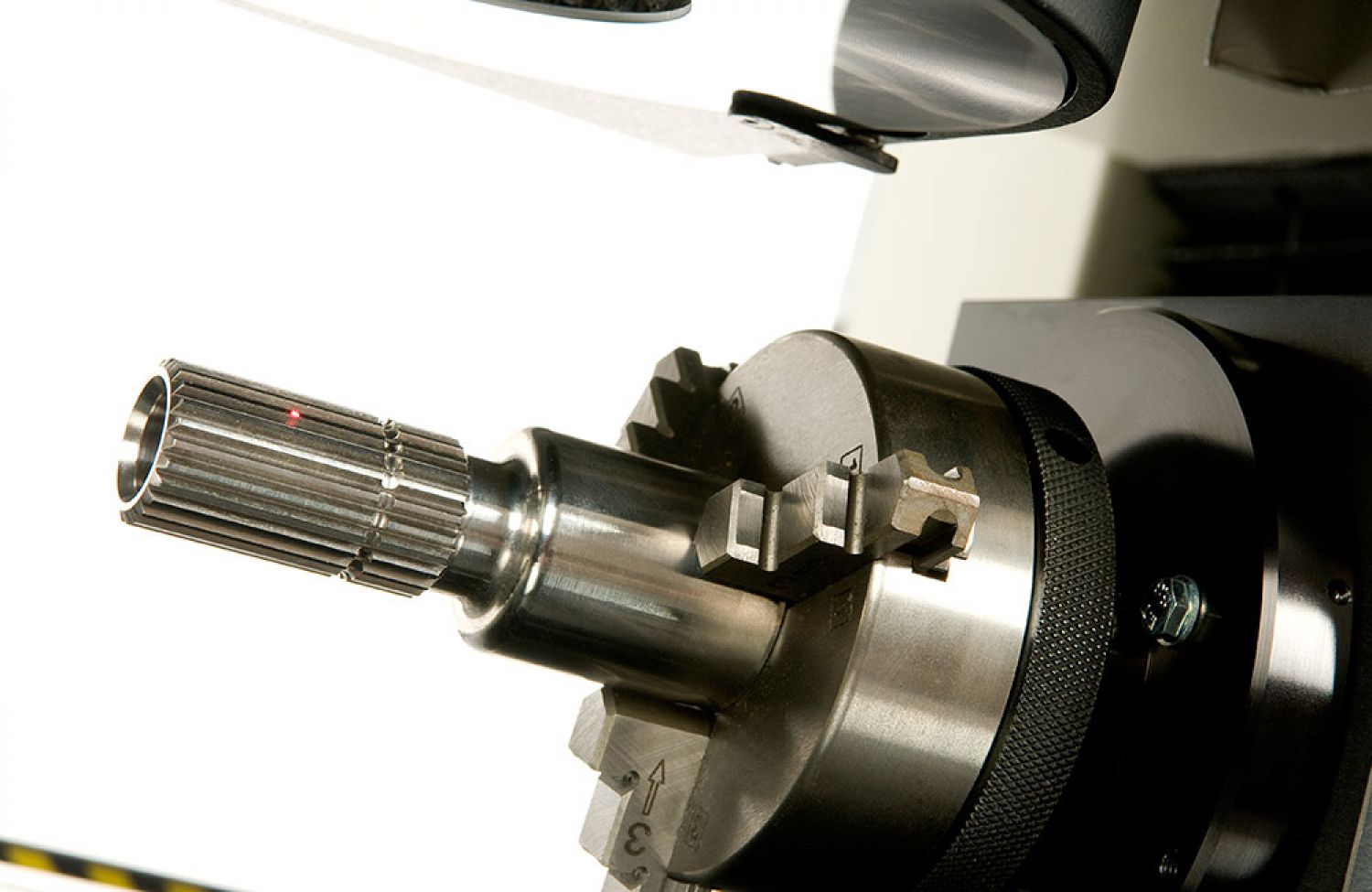

Un axe rotatif mesurant

La machine de mesure tridimensionnelle optique Smartscope (lien page machine compacte) est évolutive à tout moment pour s’adapter à vos besoins. Elle peut intégrer un 4e axe mesurant qui assure une rotation automatique de la pièce sous la caméra.
L’intérêt du 4e axe rotatif est de pouvoir automatiser la mesure en évitant tout retournement manuel de la pièce. La machine visualise et mesure en automatique toutes les cotes de la pièce éliminant toute intervention d’un opérateur. Avec le 4e axe rotatif mesurant, vous gagnez du temps en réalisant des mesures en 3D plus complètes. Vous répondez aussi à 100% à la cotation telle qu’elle est indiquée sur vos plans.



La mesure 3D par rotation

  • Visualiser toutes les cotes à contrôler
  • Mesurer en rotation en combinant vision, palpage et laser
  • Automatiser vos contrôles dimensionnels
  • Projeter vos mesures en 3D par rapport à votre référentiel via Zone 3
  • Réaliser des mesures angulaires précises
  • Précision de la position angulaire jusqu’à 1 seconde d’arc


Pour aller encore plus loin en contrôle tridimensionnel !

  • Intégrer un 4e et un 5e axe mesurant pour tourner la pièce selon 2 axes. Chez OGP, nous essayons de rendre tous vos contrôles possibles comme vous le montre notre vidéo pour le contrôle d’une turbine pour le secteur aéronautique. La machine est placée directement en production et contrôle en automatique la pièce sur 5 axes !


Programmation par CAO de l’axe rotatif mesurant

Avec le logiciel de mesure Zone 3, la programmation du 4e axe rotatif mesurant est simple et rapide pour faciliter le travail des utilisateurs :

  • Stratégies de mesure automatiques
  • Cube de sécurité autour de la pièce
  • Détection automatique des risques de collision

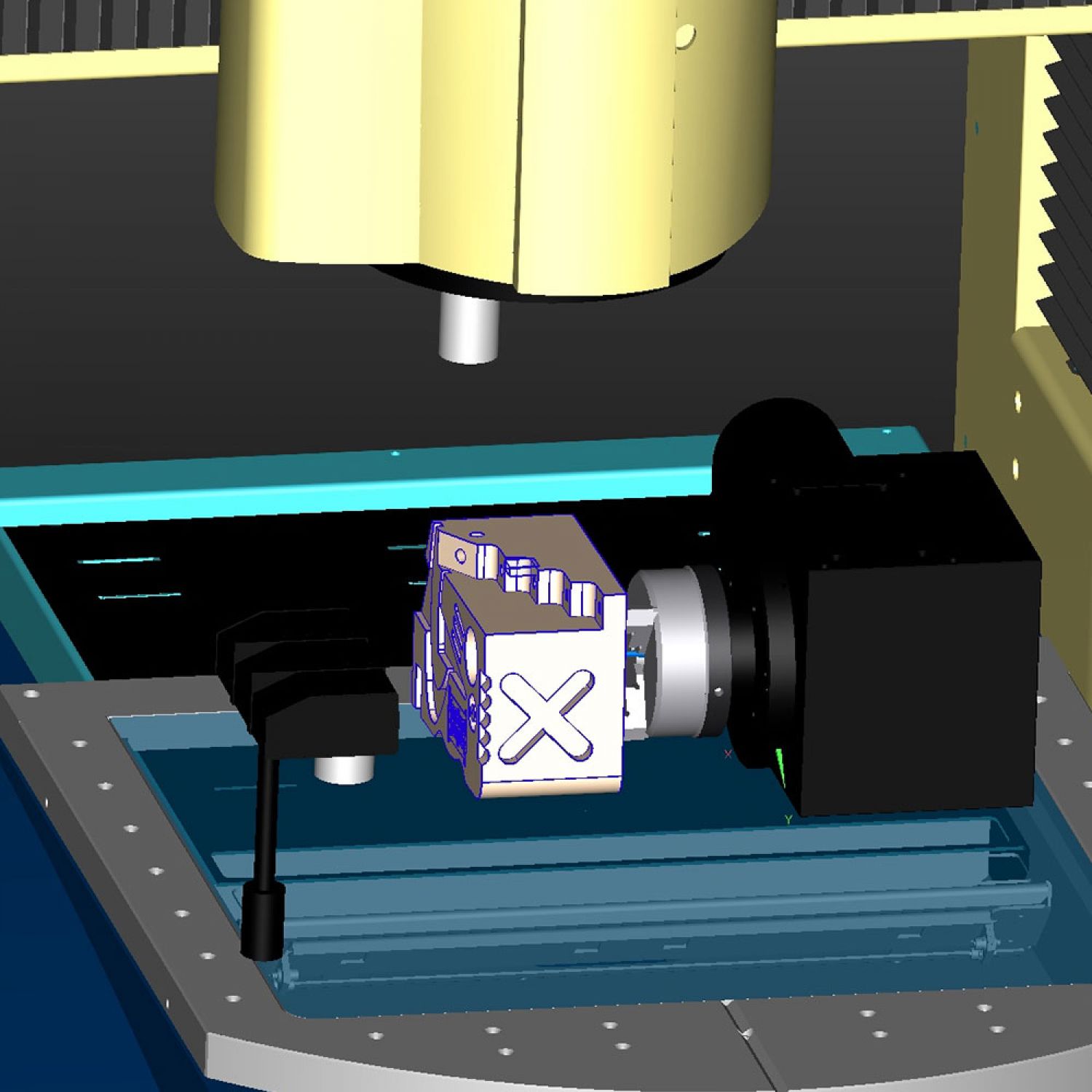

  • Mode Simulation pour valider les stratégies de mesure
  • Projection des points mesurées en 3D par rapport au référentiel
  • Comparaison 3D avec la CAO
  • Rapport graphique



Avez-vous besoin de l’axe rotatif mesurant pour contrôler vos pièces ?

Pour vous conseiller au mieux sur la meilleure configuration possible de votre machine de mesure tridimensionnelle Smartscope, notre service application intervient. Fort de notre expérience et des tests réalisés sur vos pièces, nous validerons la meilleure solution technique.



Vous souhaitez automatiser vos mesures tridimensionnelles pour gagner du temps ?
